小區安防監控項目方案如何設計？小區監控是弱電人員接觸最多項目之一，幾乎大部分弱電人都做過相關的項目，了解它的方案設計十分有必要。

本期方案主要有以下幾部分：

1、小區監控項目需求分析

2、小區監控的設計原則

3、小區監控項目系統整體設計

4、攝像機點位安裝設計及分布

5、小區監控項目的系統組成

6、小區監控的系統配置說明

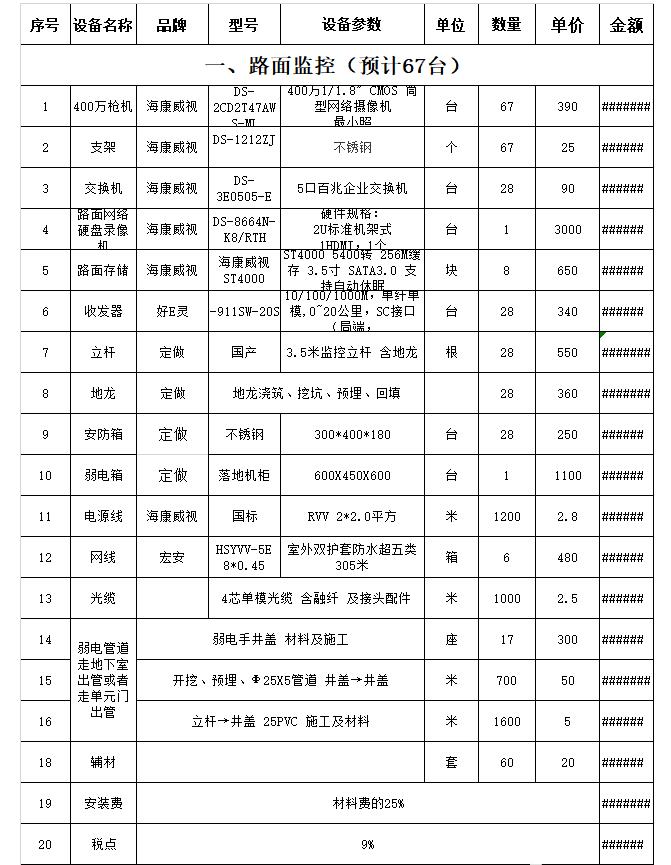

7、小區監控項目的報價清單案例

本期我們一起來詳細了解下。

根據小區的建筑特色及實際安防需求，小區的防護范圍劃分為兩道防線：

第一道防線是小區的主次出入口及外圍周界。

小區主次出入口是人員、車輛進出的必經之處，雖然24小時有保安人員值守，但是單靠保安人員來實現整個出入口的管理不僅在安全性上不高，并且會給值班人員帶來極大的壓力。在該區域設計視頻監控系統，實現對進出人員及車輛的記錄、控制。

小區周界覆蓋距離長，是小區安全防范較為薄弱的區域，也是犯罪份子最容易繞過保安人員直接入侵小區的主要地點，因此在該區域建設視頻監控系統，不僅提高了小區的安保性，同時也節省了大量的人力投入成本。

第二道防線是小區的公共場所及住宅樓周邊。

系統在公共場所、主要干道岔路口及住宅樓周邊等立桿安裝室外監控點，實時監控這些區域的人員及車輛。

設計一整套性能可靠、使用方便、容易擴展的開放性視頻監控系統對小區實施全方位、全時段的技術防范是非常有必要的。視頻監控系統是通過圖像監控的方式對小區的主要出入口和重要區域作一個實時、遠程視頻監控的安防系統。系統通過前端視頻采集設備即攝像機將現場畫面轉換成電子信號傳輸至中心，然后通過顯示單元實時顯示、存儲設備錄像存儲等，實現工作人員對各區域的遠程監控及事后事件檢索功能。

一、設計原則

1、可靠性

小區是安家居住的場所，除小區本來住戶外每天都有大量訪客到訪，小區安保人員數量少，因此對智能小區安防系統的可靠性有特殊的要求，只有可靠的系統，才能發揮有效的作用。

2、安全性

對系統采取必要的安全保護措施，防止過載、斷電和人為破壞，具有高度的安全和保密性。

3、方便性

一般小區的安保人員都沒有受過高等教育，對高科技的產品接觸不多，為方便安保人員的日常操作，監控系統的操作靈活簡便，人機界面友好，操作人員能夠方便的進行使用及維護，使整個系統的功能得以最大實現。

4、擴展性

系統設計留有充分的余地，設備采用模塊式結構，在需要時可隨時補充，使系統具備靈活的擴展性，以便日后比較方便地進行系統擴充。

二、設計規范

智能小區安全防范系統建設以國家、行業相關規范和標準為設計標準及依據，依據和要求如下：

《安全防范工程設計規范》                   GB50348

《智能建筑設計標準》                       GB/T50314

《民用建筑電氣設計規范》                   JGJ/T16

《智能建筑工程質量驗收規范》               GB50339

《建筑與建筑群綜合布線系統工程設計規范》   GB/T 50311

《安全防范工程程序與要求》                 GA/T75-94

《視頻安防監控系統技術要求》               GA/T 367

《出入口控制系統技術要求》                 GA/T 394

《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》GB/T28181

本視頻監控系統采用全數字視頻監控系統，前端采用高清攝像機，主要對小區內各個場所，包括周界圍墻、出入口、公共場所及住宅樓周邊等進行全方位立體式監控，在小區搭建局域網絡進行數據傳輸，前端點位數據首先接入分控中心進行分布式存儲，總控中心對所有視頻進行管理、瀏覽及解碼上墻，并對重要點位視頻進行集中存儲。

視頻安防監控系統主要由攝像機、傳輸、顯示三部分組成，以記錄監視目標的情況。

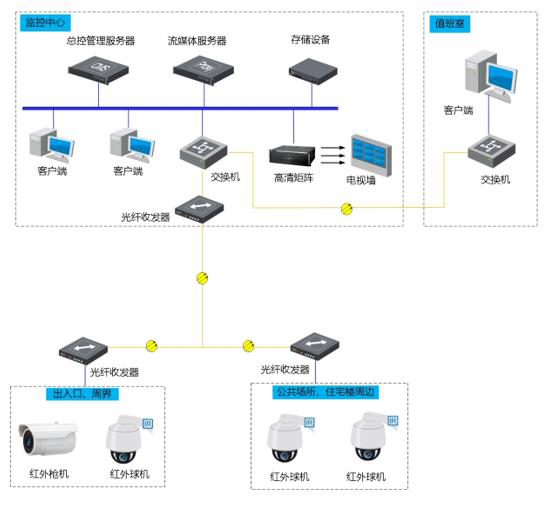

一、整體框架

二、攝像機布置原則

根據設計標準指引要求，分別在以下位置設置相應類型的攝像機：

(1)  住宅單元大堂設消防通道口、地下電梯廳；

(2) 地下停車場（機動車出入口、主車道、非機動車及行人出入口）：

(3) 電梯內機；

(4) 小區主要干道、公共場所；

(5) 小區人行主出入口；

(6) 在圍墻外圍合適位置，攝像機的監控距離為30-50米。

四、攝像機點位安裝設計

1、室外攝像機安裝：

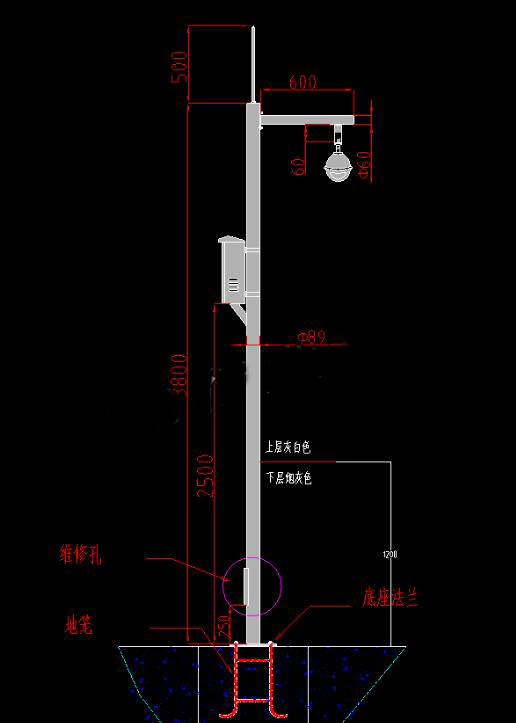

室外攝像機全部采用立桿安裝，立桿上做避雷針，立桿下做好接地措施。立桿的選用，盡量采用與路燈照明立桿相宜的款式，并且詳細安裝設計請參見安裝大樣圖。

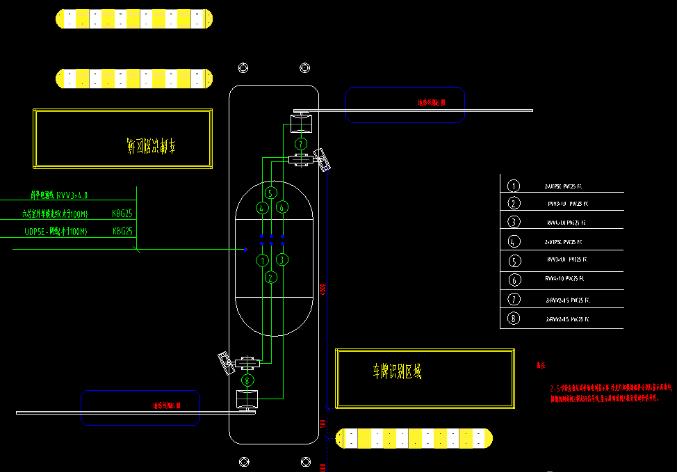

 室外球機

原則上300米以內的攝像機的視頻、電源線纜集中到一個設備箱內，在設備箱內安裝視頻光端機及開關電源，通過光端機將視頻信號轉換成光信號將視頻傳送到監控中心。

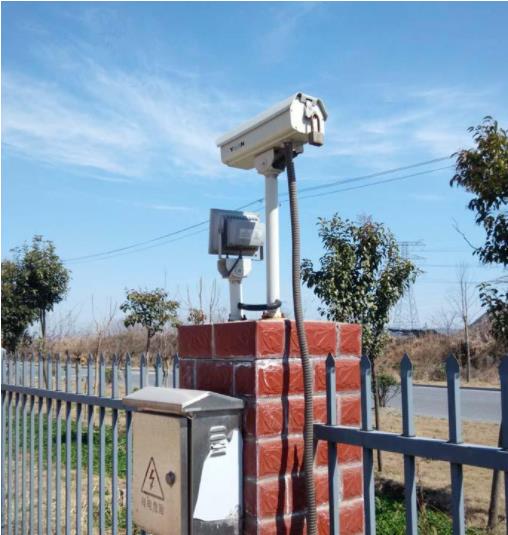

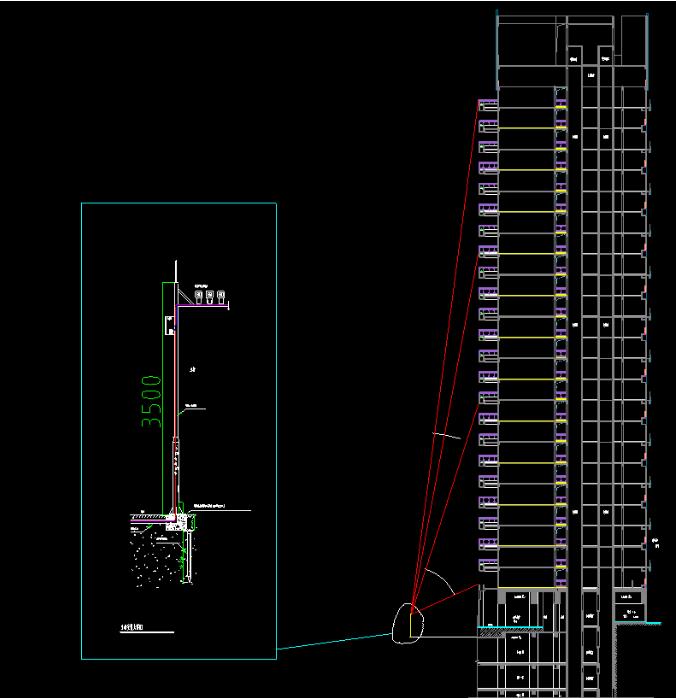

高空拋物攝像機

設備箱內由就近樓內或路燈照明回路引入交流供電電源，電源設計要求采用雙路供電。

2、周界報警監控：

在小區周界部署智能攝像機，可以智能排除因風吹草動、動物經過、天氣變化產生的干擾，發生異常情況時前端相機能夠直接發出聲光報警進行威懾，保障小區內外部安全，減輕物業管理人員的工作負擔。

3、室內攝像機安裝

需要安裝室內攝像機的部位主要是攝像機主要是大堂、地下車庫，這些部位的攝像機均采用支架護罩安裝方式實施，根據現場選擇最近路由接入設置在地下車庫的設備箱內，再通過光端機將視頻信號轉換成光信號傳送到監控中心。

3、電梯攝像機安裝

電梯監控視頻傳輸可分為有線和無線兩種。

有線傳輸：采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在一到二年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。

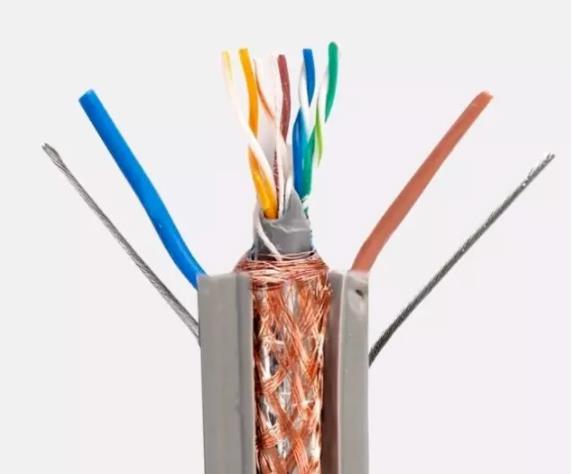

隨行線纜

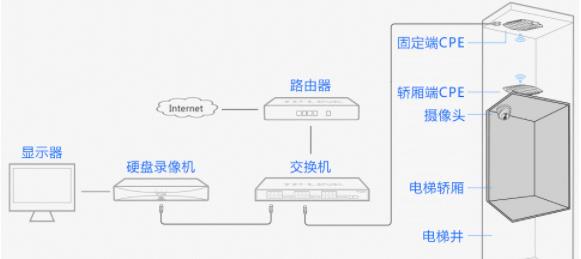

無線傳輸：無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。

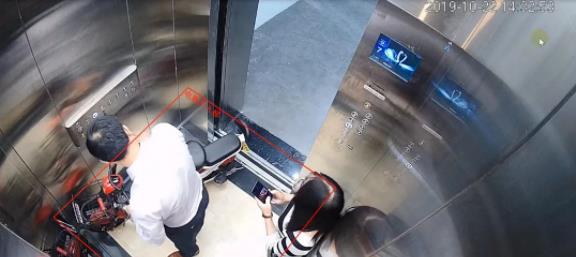

另外電瓶車入梯監控：

在小區電梯加裝智能監控，可精準識別到電瓶車入梯，從而聯動語音進行自動報警，安保人員快速響應并回溯報警事件，有效制止電瓶車入梯現象發生，減少安全隱患。

1、小區室外道路：相隔50-100米設置固定攝像機，采用200萬像素高清晰度、低照度、日夜型彩色攝像機、焦距變化范圍在3.5~8ｍｍ的固定彩色攝像機；

2、出入口、主干道路叉道口、小區次出入口：采用400萬像素高清晰度、低照度、日夜型、焦距變化范圍在3.5~8ｍｍ的固定彩色攝像機；

3、地下車庫：在主車道兼顧上下樓梯口的附近，相隔50米設置固定攝像機，采用200萬像素高清晰度、日夜型、焦距變化范圍在3.5~8ｍｍ的固定彩色攝像機；

4、高層住宅樓電梯轎箱內：由于范圍比較窄，在電梯內采用3mm廣角半球彩色防爆攝像機，可視角度大于90度；

5、各住宅樓首層大堂出入口：攝像機對著出入口安裝，由于攝像機處于逆光的安裝環境，為了更加清晰監控進出人員和室外情況，因此采用超級寬動態、高清晰度、日夜型彩色攝像機、焦距變化范圍在3.5~8ｍｍ的固定彩色攝像機；日夜自動轉換型彩色固定攝像機；設備選型允許時優先選用半球機；

6、各住宅樓地下各層單元出入口：在電梯間內面向門禁出入口設置固定攝像機，采用高清晰度、日夜型彩色攝像機、焦距變化范圍在3.5~8ｍｍ的固定彩色攝像機；

1、前端部分：

前端支持多種類型的攝像機接入，根據用途選擇不同攝像機接入。

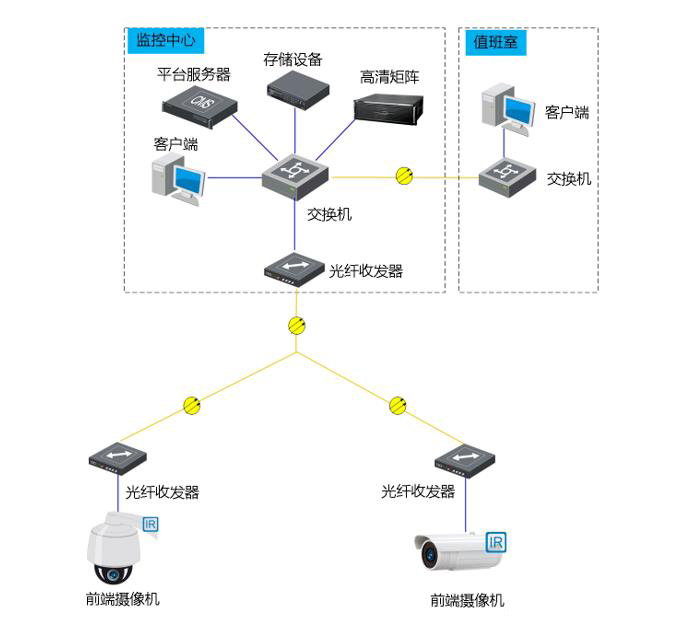

2、傳輸網絡部分

傳輸網絡部分主要是對前端接入到核心交換機之間的網絡進行設計，前端系統通過光纖收發器等網絡傳輸設備將新建前端網絡高清攝像機連接至監控中心的接入交換機，再通過接入交換機將網絡信號匯聚到中心的核心交換機，監控中心端的接入交換機負責PC工作站和NVR存儲等設備的接入。

3、監控中心部分：

監控中心采用磁盤陣列存儲服務器將高清視頻圖像進行存儲，解決數據落地問題；配置視頻綜合平臺，完成視頻的解碼解碼、拼接；

監控中心部署LCD大屏用來將視頻進行上墻顯示等。網絡攝像機接入到視頻綜合平臺，實現統一的管理平臺、統一的切換控制系統和統一的顯示系統，實現對整個系統的統一配置和管理。

4、綜合平臺部分：

應用管理平臺部署在視頻綜合平臺的服務器板卡上，形成一體化的配置，應用管理平臺可以對高清視頻和用戶進行統一管控，并且配置PC工作站進行預覽、回放、下載等操作。

5、門衛分控中心部分：

門衛采用管理電腦訪問監控中心平臺，實時預覽回放監控?cái)?shù)據。

6、小區物業部分：

物業采用管理電腦訪問監控中心平臺，實時預覽回放監控?cái)?shù)據。

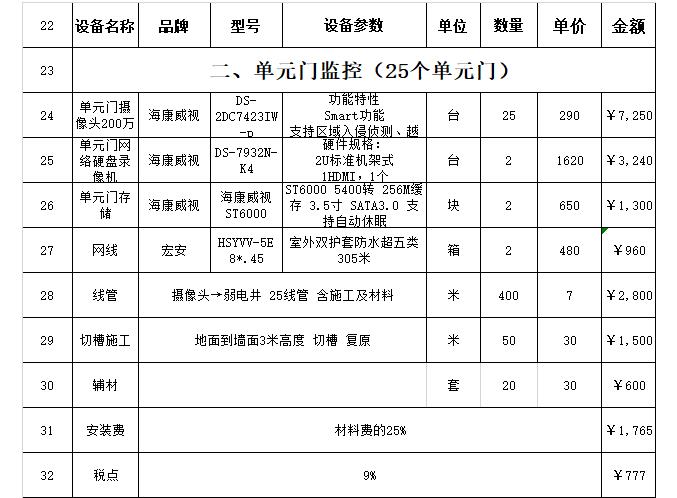

2、單元門監控

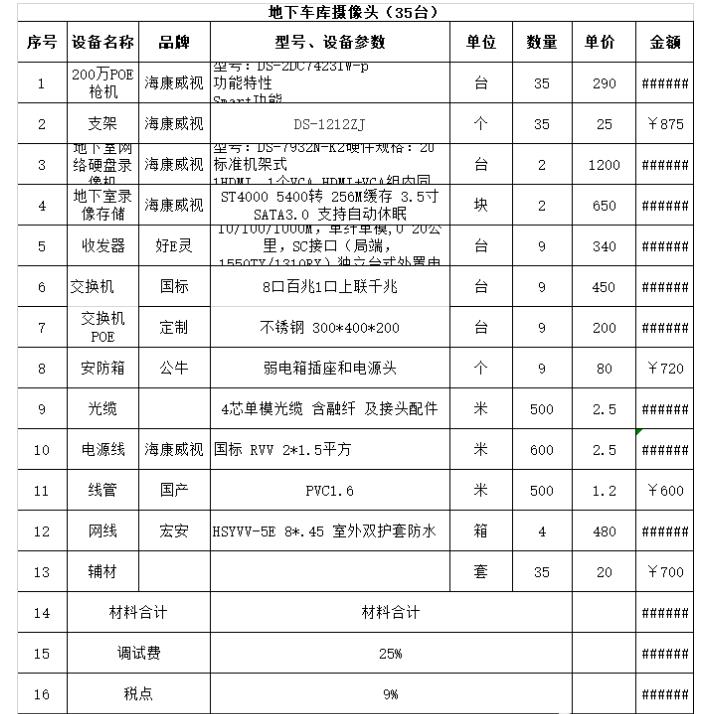

3、地下車庫監控

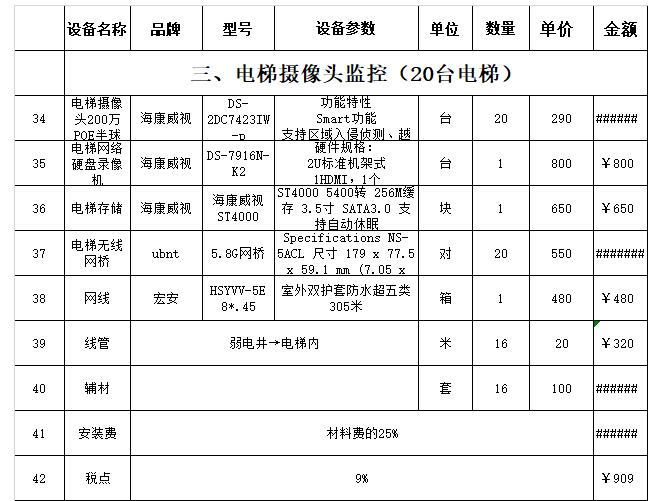

4、電梯監控

小區監控的設計需要根據項目需求進行，每個項目的功能都有一定的差別，所以產品配置有區別，大家根據實際項目調整。
