幾種常見的監控項目系統圖
發布時間：2022-08-08 09:43:09 點擊次數：1270
監控項目不會？了解它的系統圖很重要，弱電人心中不得不有幾張常見監控系統圖，只有了解組網系統圖后，做項目的各個環節才能了然于胸，隨時能夠拿出解決方案，在我們?nèi)蹼奦IP技術群中也有不少朋友問起。
本期我們一起來總結下，監控常見的這幾類項目的組網圖。

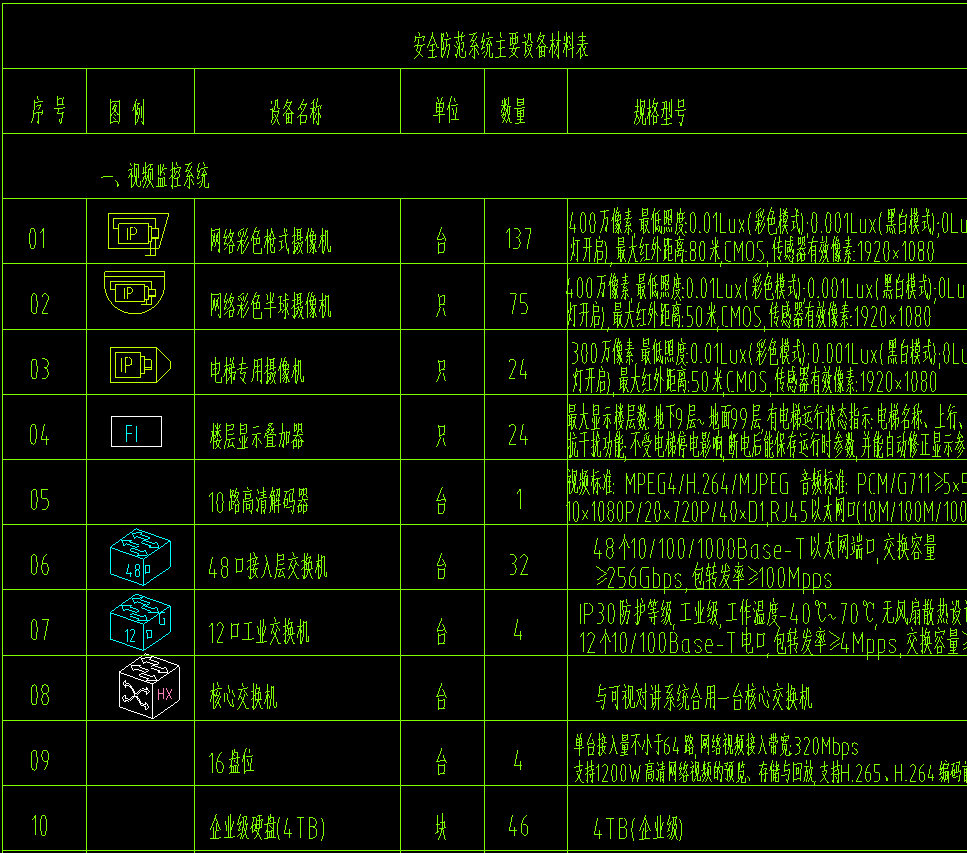

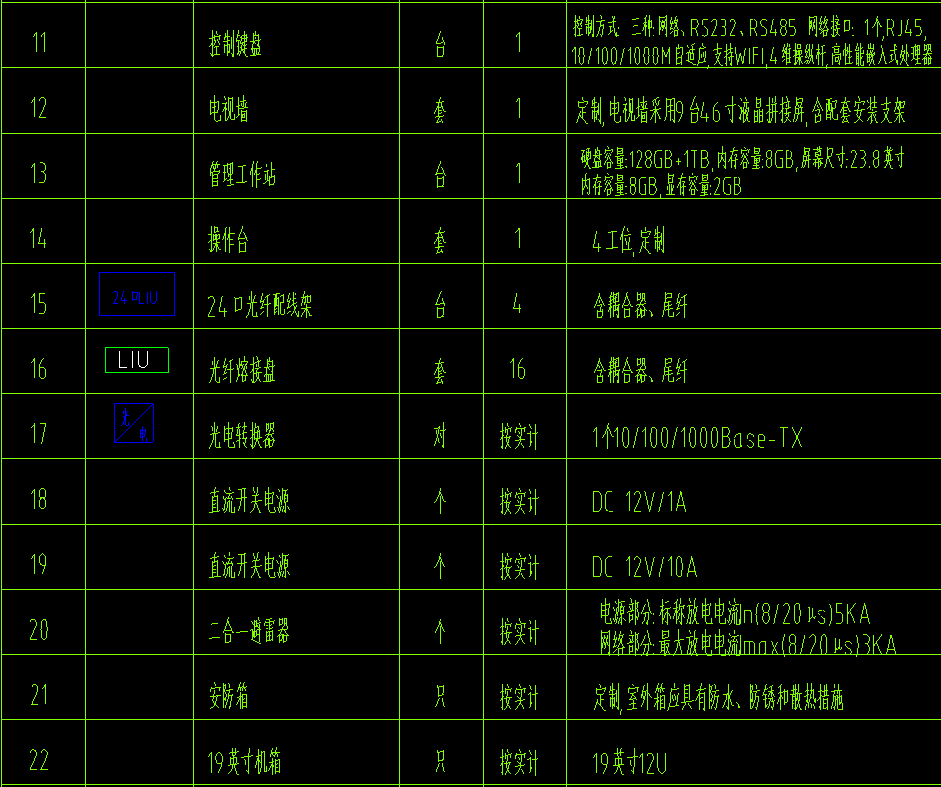

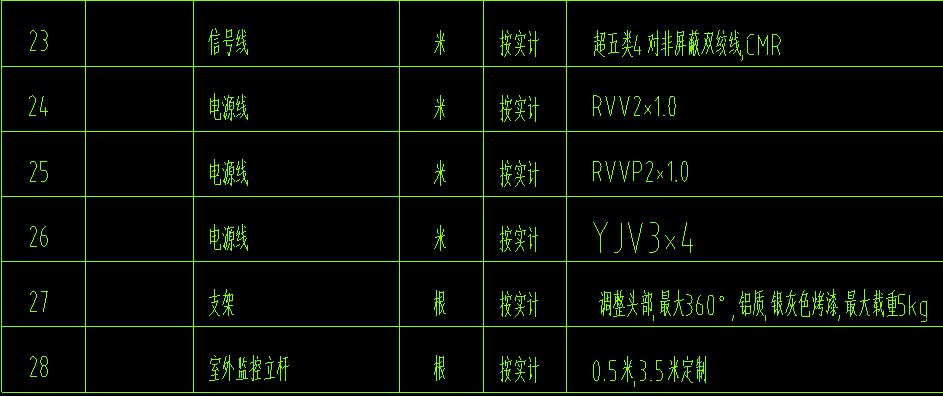

一、監控材料表與圖例

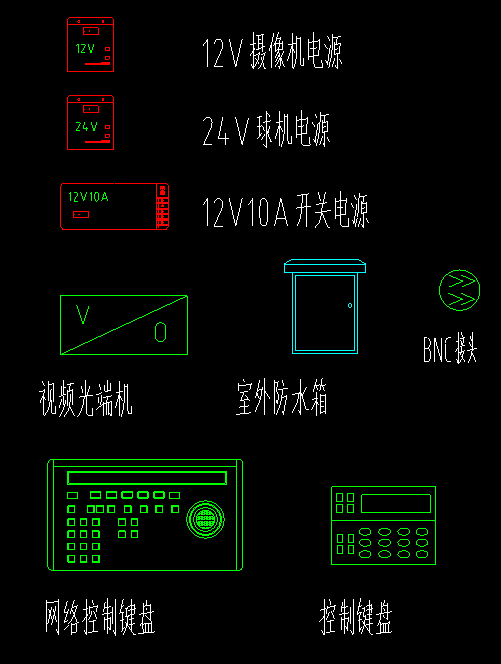

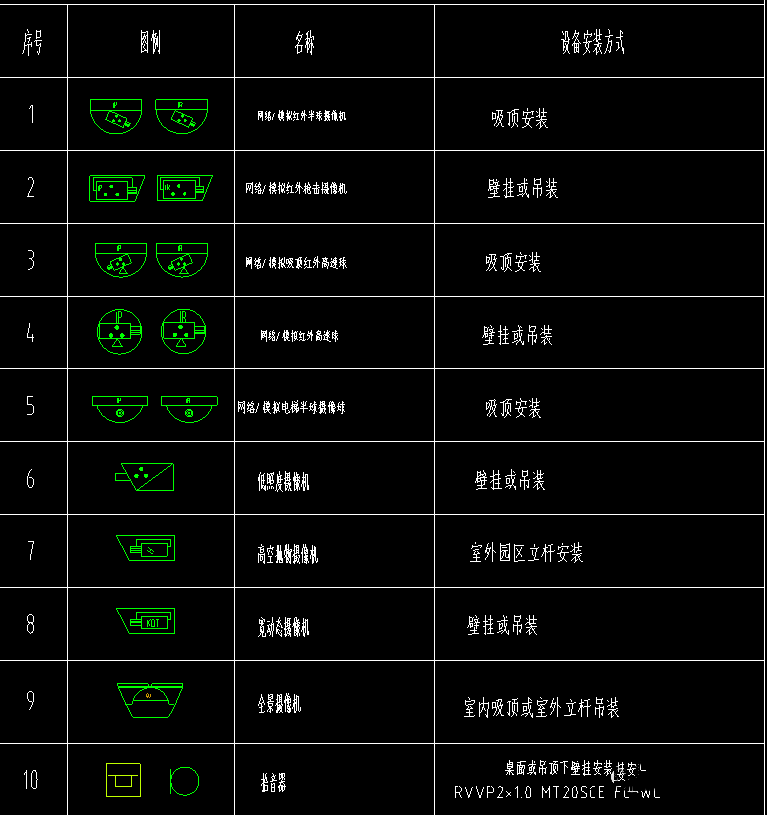

監控圖例：

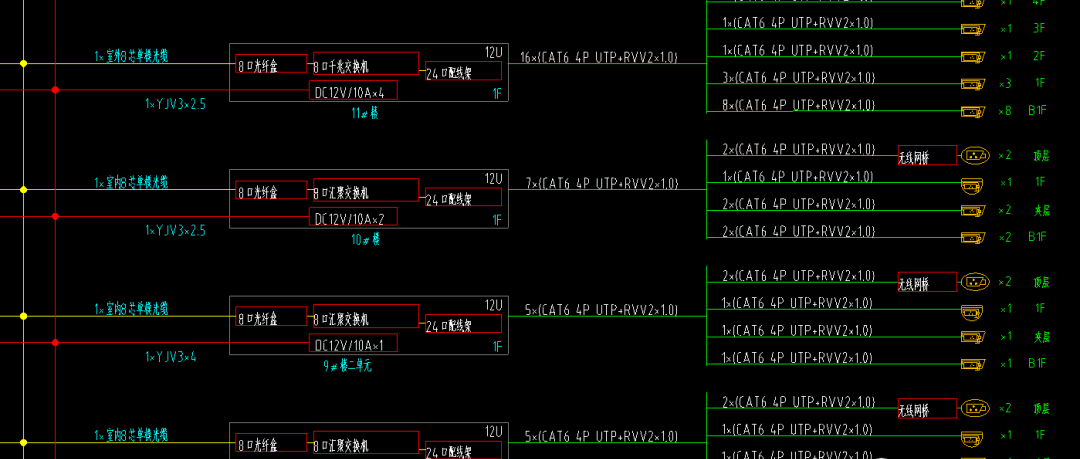

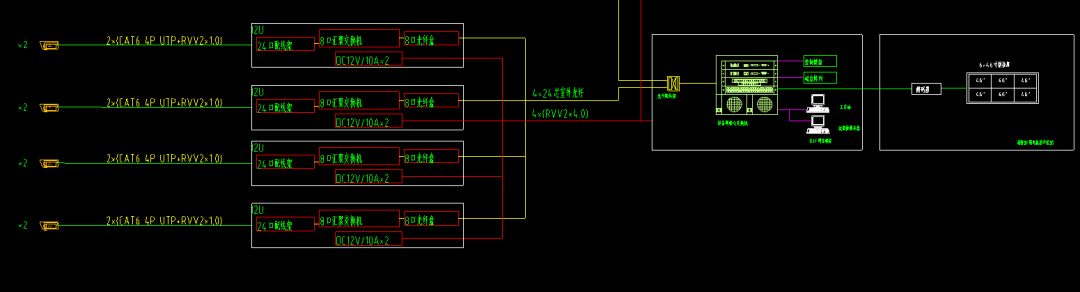

二、監控系統圖
三、無線監控圖

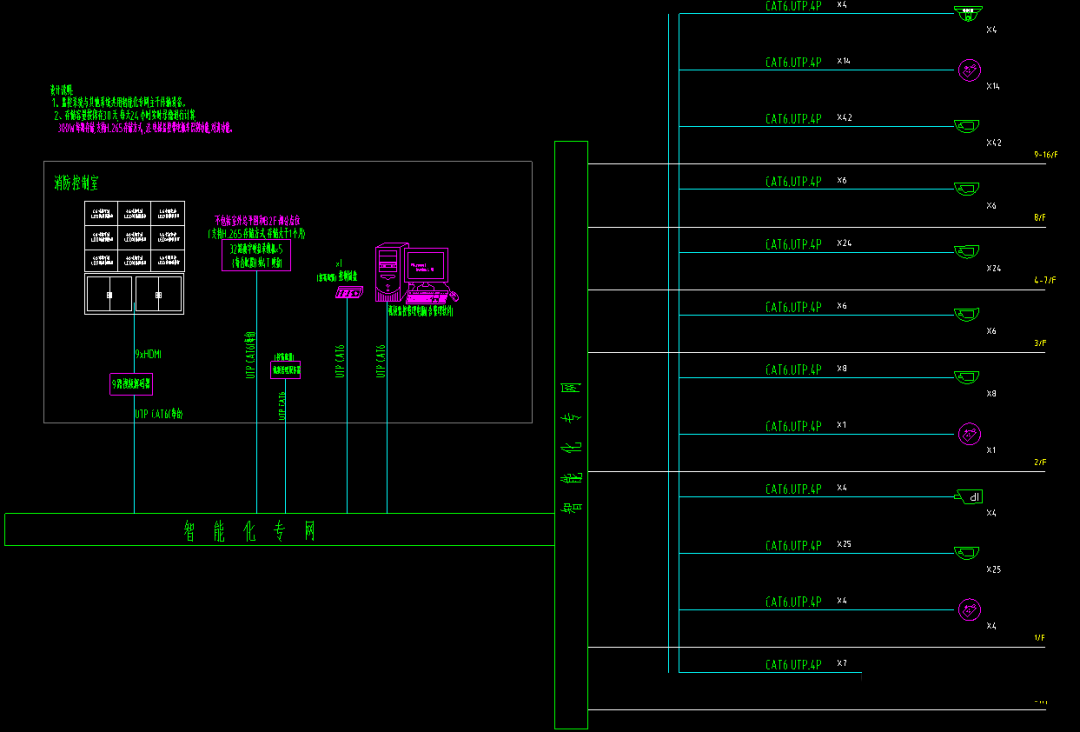

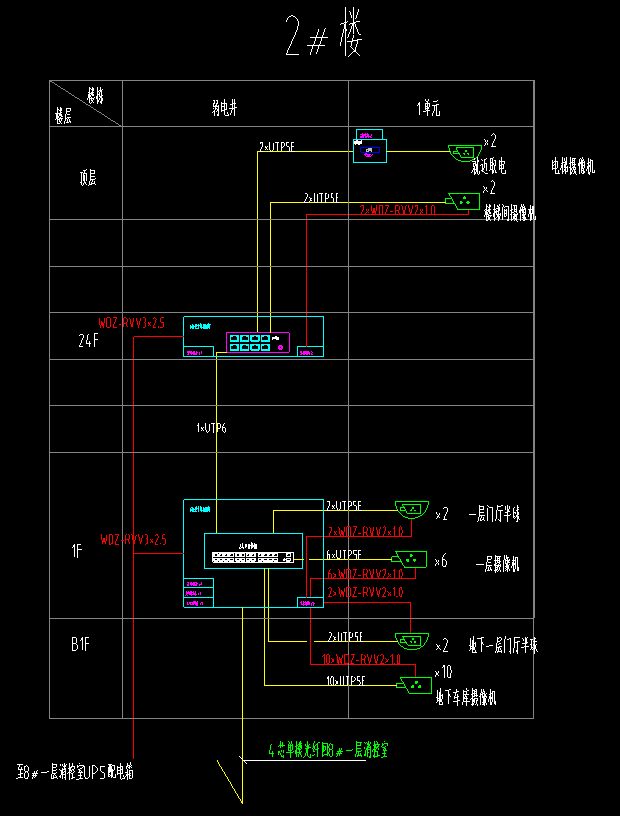

四、大樓監控組網系統圖

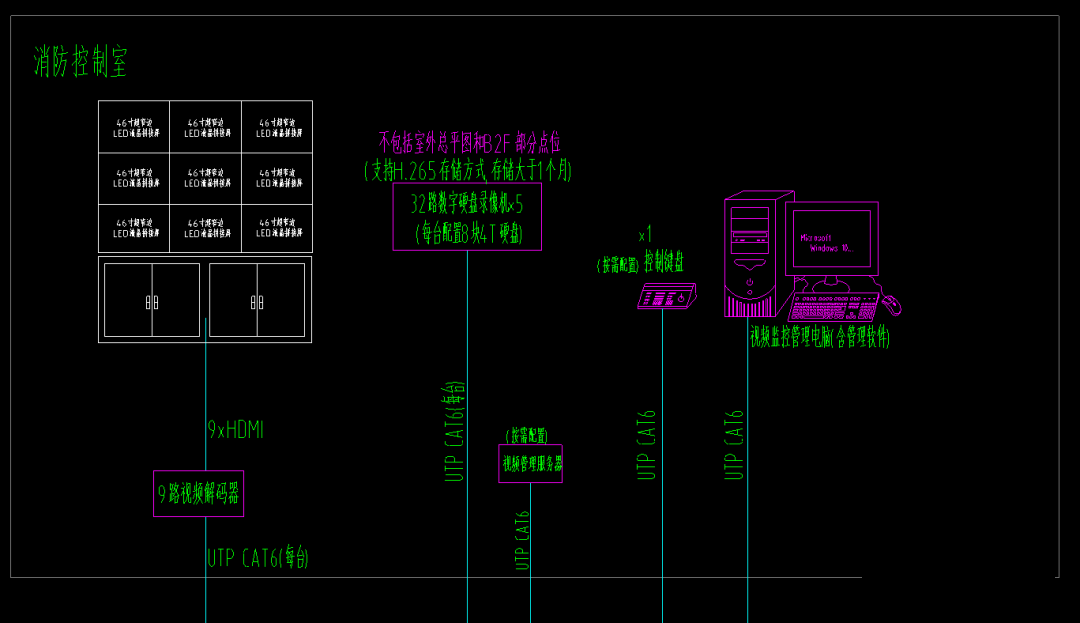

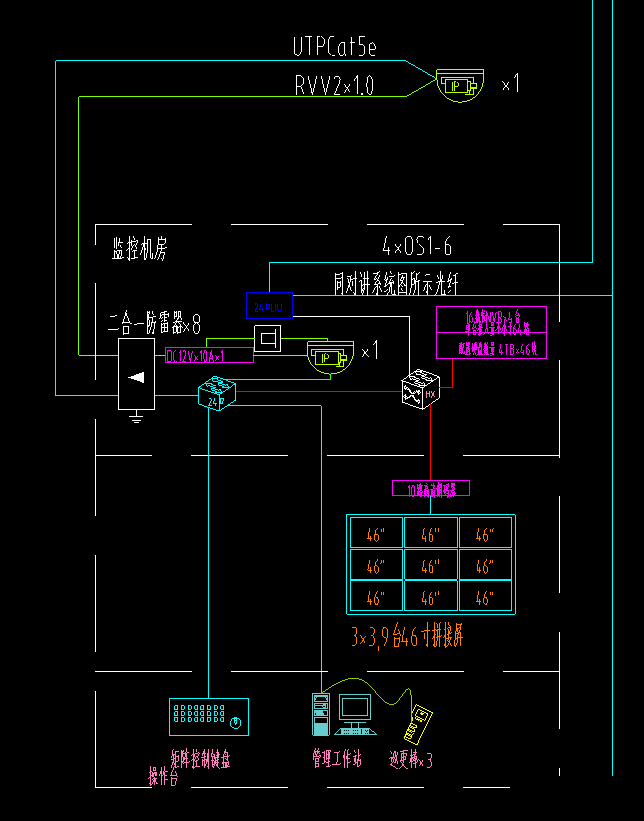

五、監控上墻圖

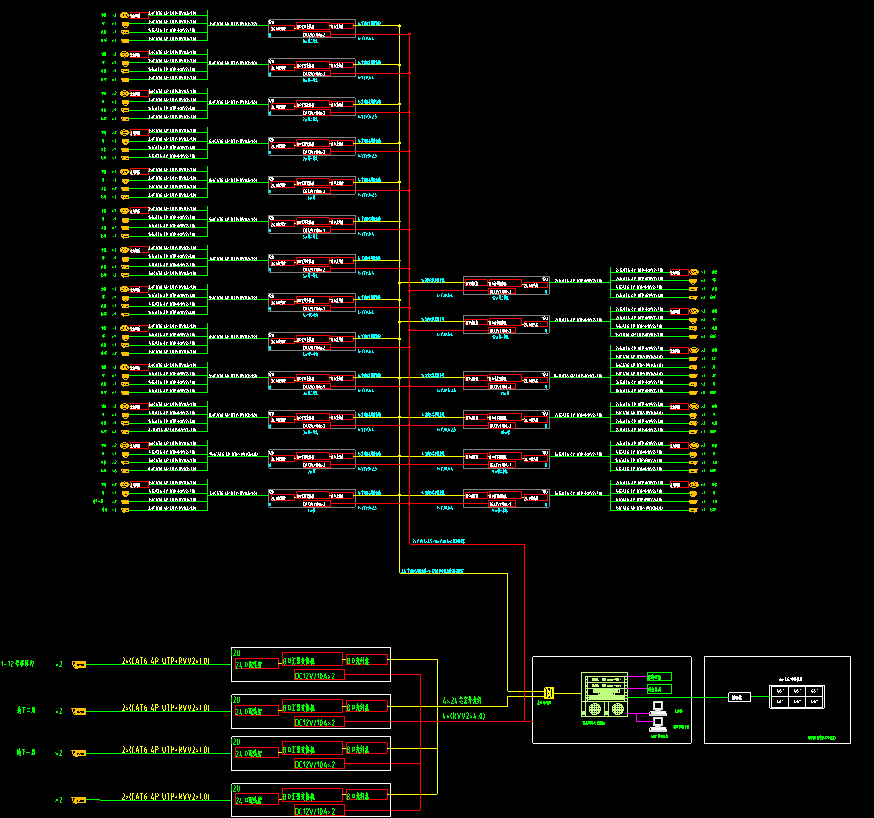

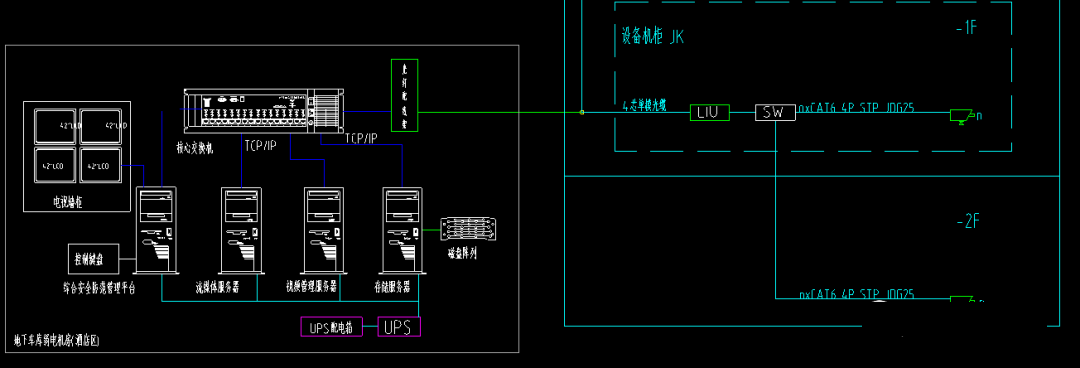

六、酒店監控系統圖

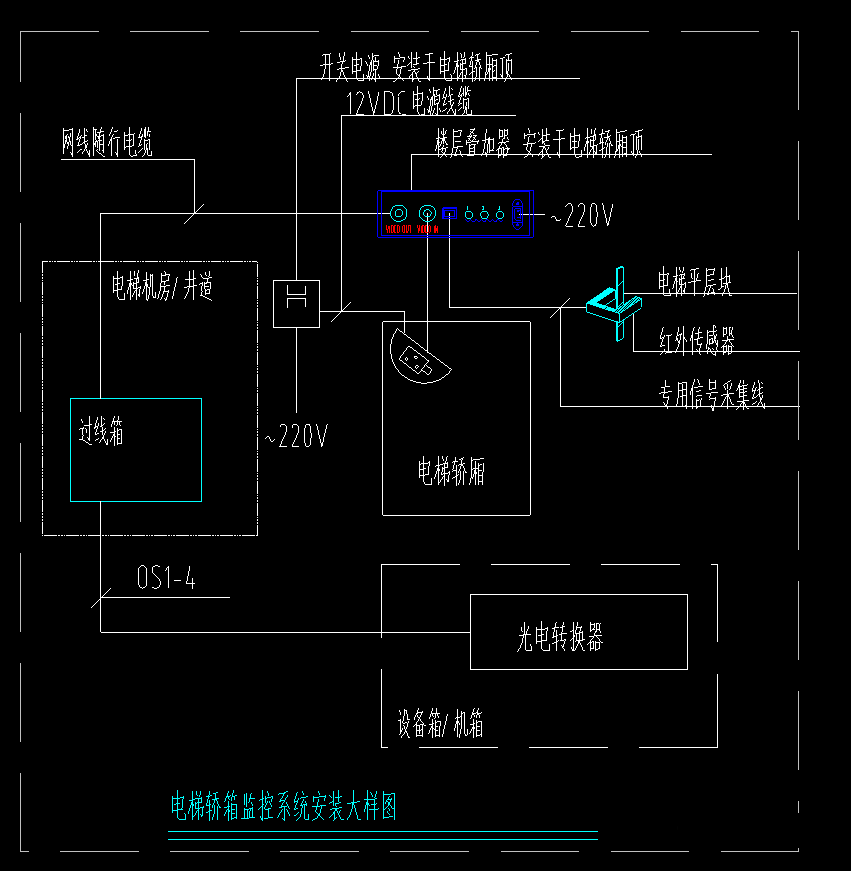

七、電梯監控安裝圖
八、小區監控平面圖

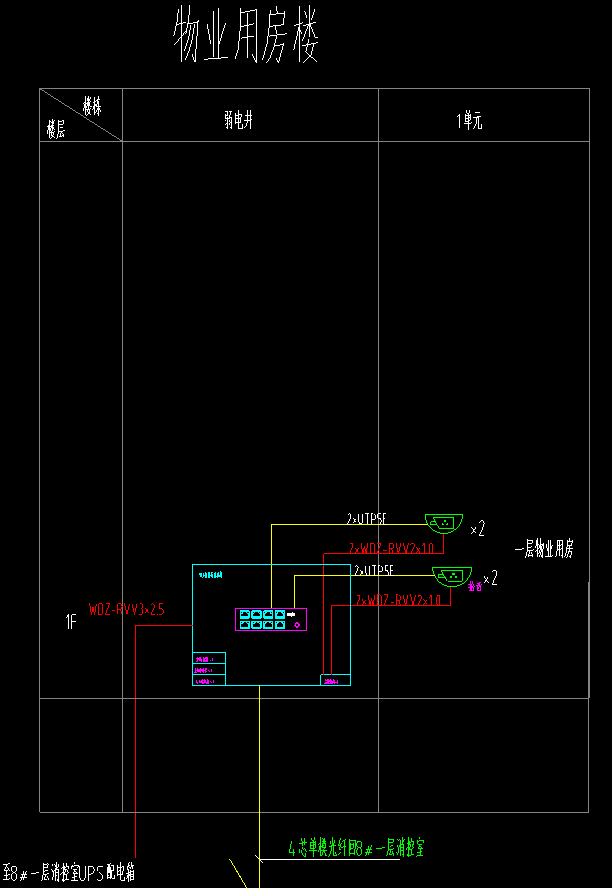

九、小區物業監控圖

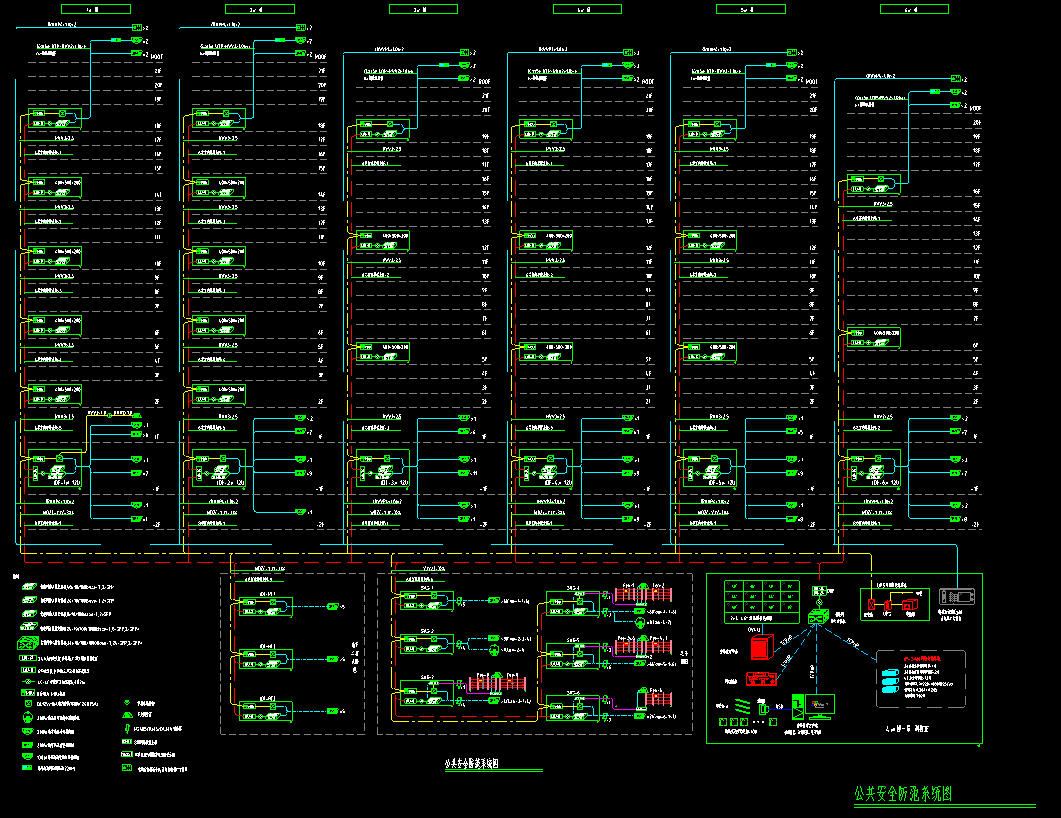

十、公共安全防范系統圖
十一、大樓監控系統

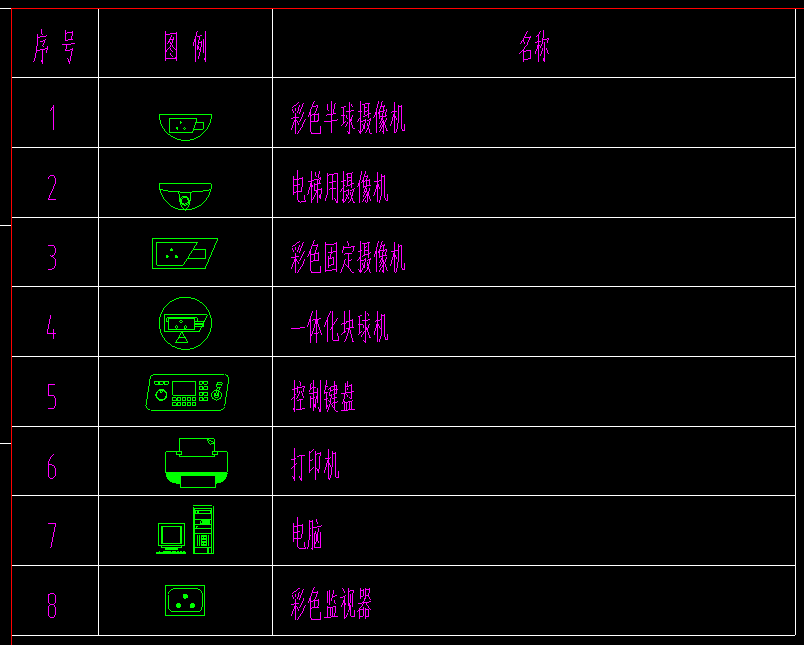

1、監控圖例
2、監控控制室

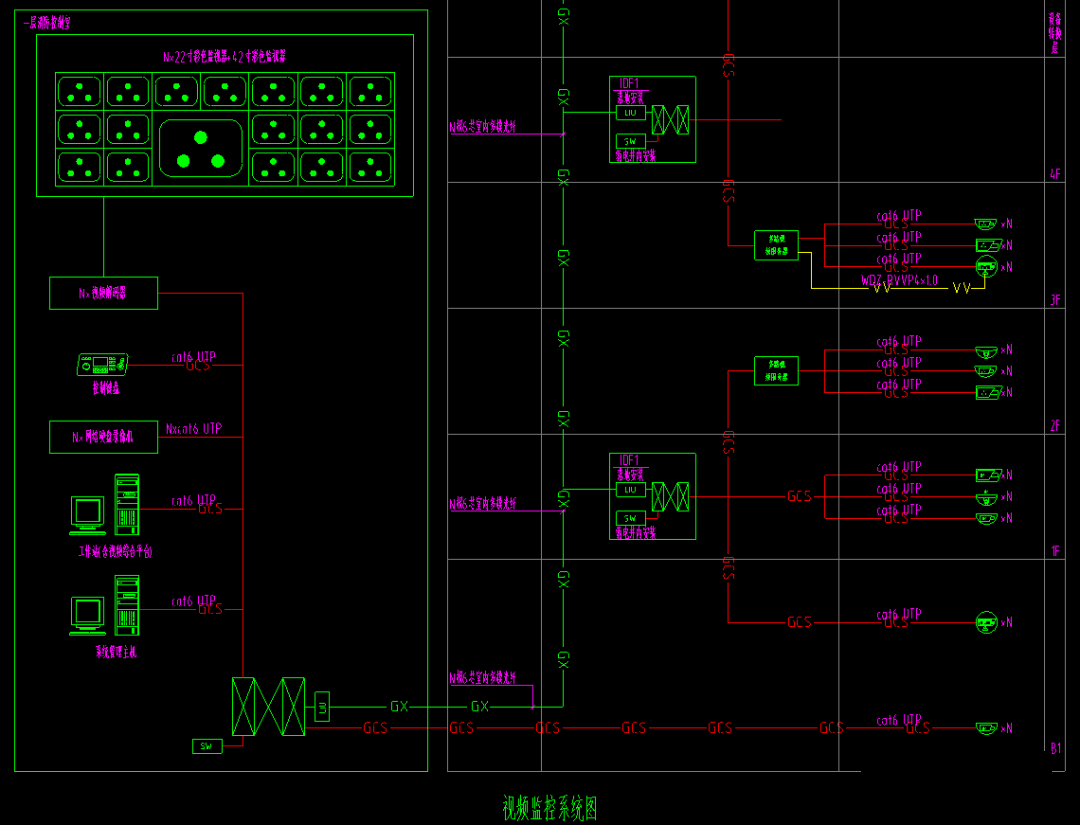

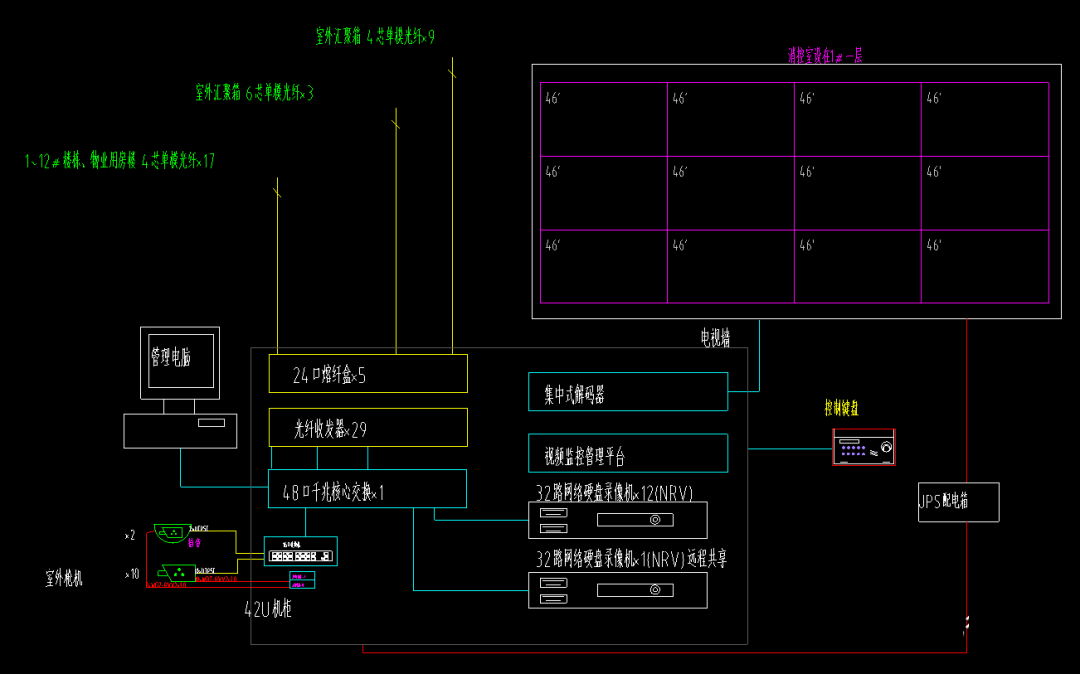

3、大樓監控整體系統圖
大樓監控上墻：
