在弱電項目施工中，圖紙十分重要，標準的施工圖紙有助于項目順利的進行，做為項目經理，不公要會根據圖紙指導項目施工，也需要能發現項目圖紙的問題，從而完善圖紙?jiān)O(shè)計。

規范的設計圖紙更有助于項目施工，減少項目進行中的不確定因素，避免出錯。那么，完整的弱電施工圖應該包括哪些內容呢？

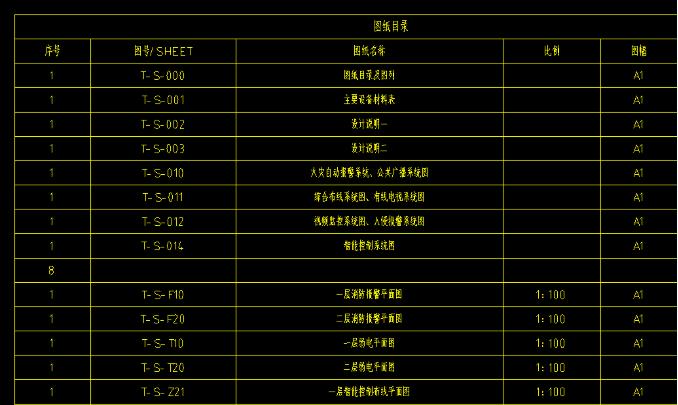

先列新繪制圖紙，后列選用的標準圖或重復利用圖，標明圖紙內容、圖號、圖幅。

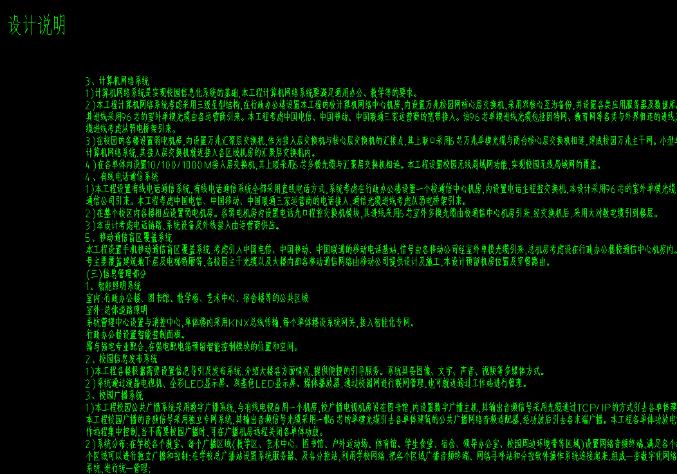

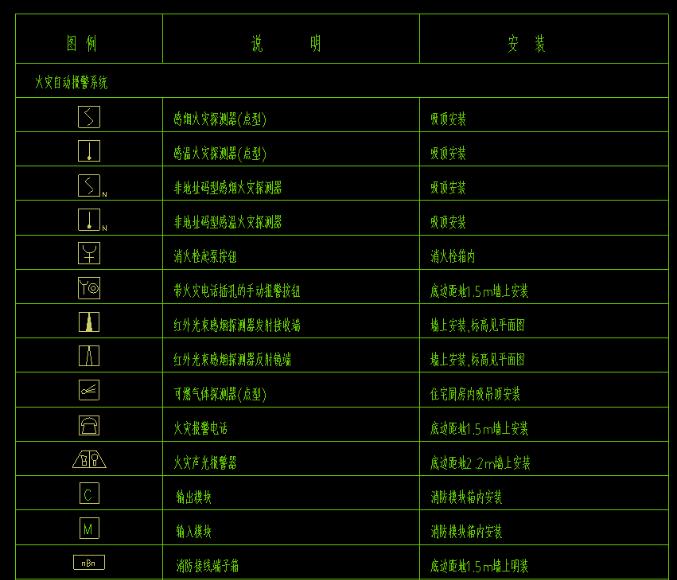

設計說明按各弱電子系統分別敘述。應說明設計的依據(原設計院的施工圖和招投標文件)、遵循的標準，各子系統功能及配置概況、各子系統施工要求、設備材料安裝高度、與各專業配合條件、各施工需注意的主要事項、接地保護內容，注明圖紙中有關特殊圖形、圖例說明，對非標準設備的訂貨說明。

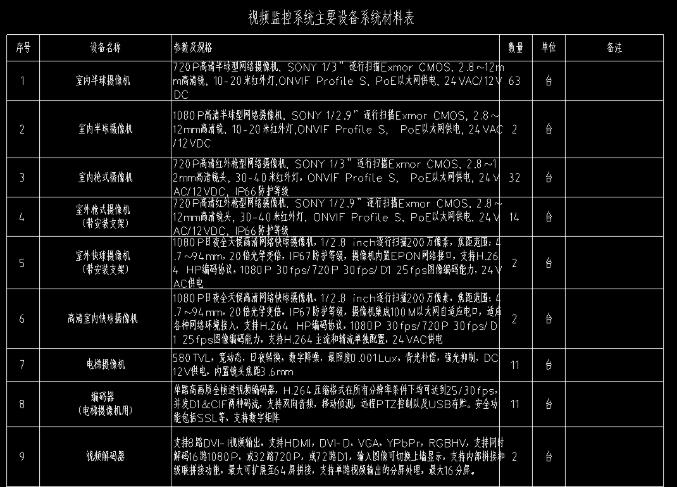

分系統羅列各系統的設備材料的選型規格、數量、品牌，有的參數根據項目情況選填。

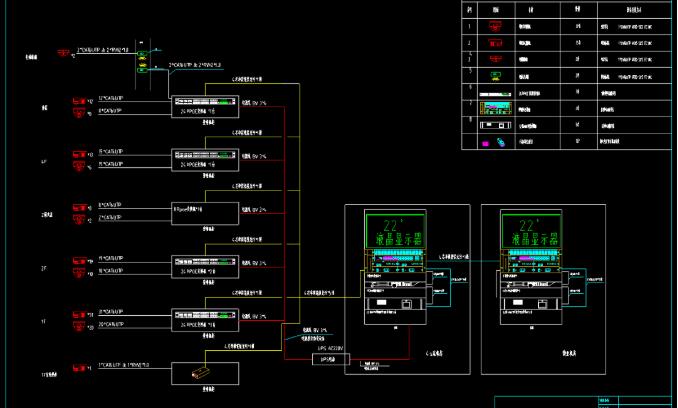

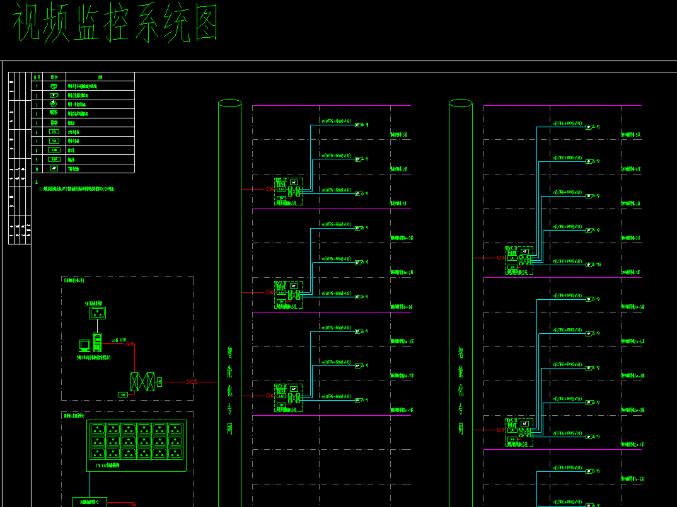

表現系統原理、系統主要設備配置和構成、系統設備供電方式、系統設備分布樓層或區域、設備間管路和線纜的規格、系統邏輯及連鎖關系說明。

對于樓宇自控系統，還需表現所監控的機電設備的工藝流程及監控點設置、監控點的類型及供電等級、控制器的劃分、相關的機電設備和電氣控制箱編號等。

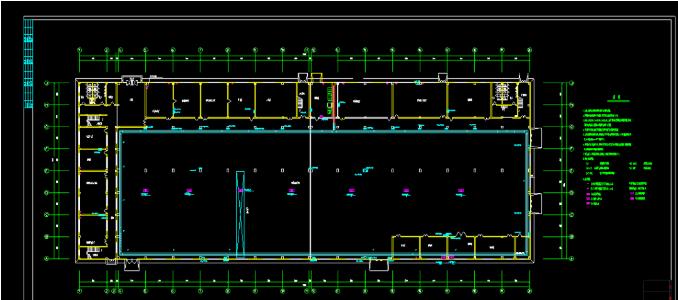

分層表現該層上弱電相關設備的位置、標高、安裝方式，線槽和管路的規格、走向、標高和敷設方式，線纜的規格、走向，弱電井的位置及井內設備材料布置示意，控制室的位置。

表現弱電井內的設備、線槽、管路的布置，控制室內的操作臺、顯示屏、工作人員衣物柜的布置。

明確弱電井內的電源要求、控制室內的裝修要求和電源要求。由于弱電井內還有消防系統的設備，井內布置時需業主、監理、消防等相關方協商確定。

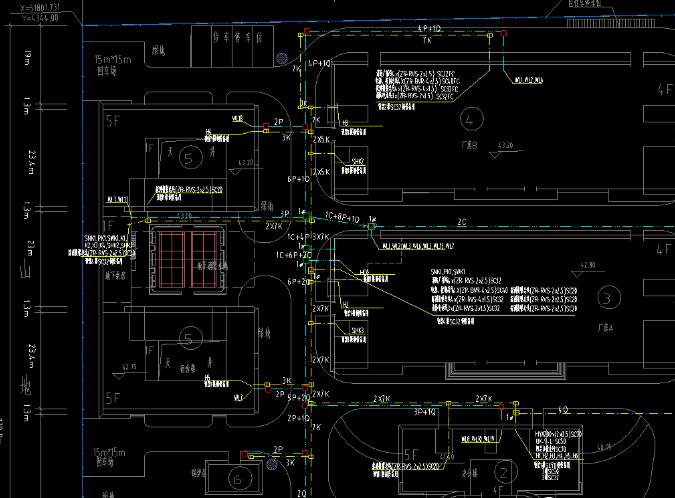

標明室外弱電管線的敷設方式、埋設深度、線路坐標、架空線路高度、桿型、各種管線的規格型號，與其他管線平行和交叉的坐標、標高，與城市或園區管網的銜接位置。

各系統外接線量復雜的設備需提供接線圖，如樓宇自控系統的控制器、門禁管理系統的控制器、停車管理系統、電視監控系統控制室內設備間連線。

背景音樂控制室內設備間連線等等。外接線簡單的可注明參見設備說明書，如攝像機、揚聲器等的接線。

表現樓宇自控系統與電氣控制箱的接口方式。

表現機房內設備的安裝位置和安裝方式。

智能化系統施工圖設計是一個重要環節，施工單位要根據圖紙施工，監理單位根據圖紙監理，為建設單位把施工質量關。不論是建筑設計院還是系統集成商，均要重視設計質量，以使施工中少打洞，少返工，少影響工程質量。
