在現代現場演出擴聲系統中，無線話筒無疑扮演著一個非常重要的角色。為了觀眾有有更好的視覺欣賞效果，導演們不是很愿意舞臺上的藝人手拿或者佩戴著帶線的麥克風進行演唱或者表演。從上個世紀八十年代起，無線話筒慢慢的被越來越多的應用于現場。

我們知道，最早的無線話筒是帶著比較長的發射天線的（如圖1），當時的無線話筒發射采用了VHF頻段的FM技術。換句話講，當時的無線話筒跟我們現在用的調頻收音機工作在差不多相同（但不重疊）的頻率范圍內，話筒接收機的天線也是比較長的。

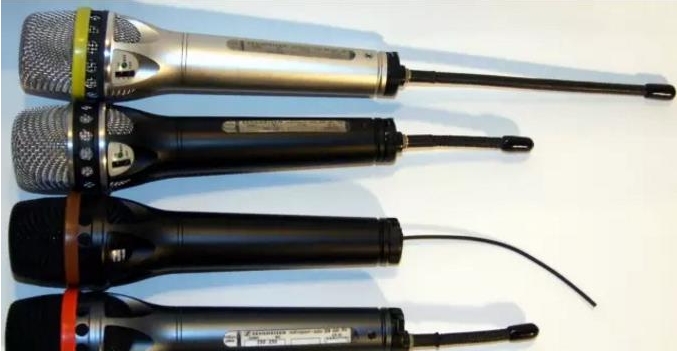

圖1  早期的Sennheiser VHF無線話筒發射器

但即便是這種看來不是特別專業用途的無線電音頻信號發射與接收，在十幾二十年的使用過程中，除了音質和有線系統差別特別大之外，在信號的傳輸穩定性上，我們的前輩們并沒有感覺到有多么困惑。因為實際上，VHF的無線系統操作起來也比較簡單，通常情況下，一套無線話筒在出廠的時候會被設置成固定的發射和接收頻率。

但隨著社會和經濟的發展，二十世紀末的時候，靠無線信號傳播的廣播電視頻道以及對講機等各種通訊設備侵占了大部的VHF頻率資源，且大功率的無線電發射臺也越建越多。再加上，現場演出不再像以前一樣，只用少量的幾套話筒。隨之而來的，就是現場演出時無線話筒的信號傳輸穩定性受到了威脅。

市場的需求催生了新的無線產品。不管從音質上也好，還是從信號傳輸穩定信上也好，UHF頻段受到了世界各大無線話筒生產廠商的青睞。這其中包括Sennheiser、Shure、SONY、Audio-techinica、Lectrosonics、AKG等國際品牌和現在發展勢頭很好的Mipro國產品牌等等。在現在的演出現場和各種專業展會上，我們再也看不到帶著非常長的發射天線的無線手持話筒（和相應的接收機）了。UHF技術的廣泛應用使得新的無線話筒產品可以應對更加復雜的場合，能夠容許更多通道同時使用，對所傳輸?shù)囊纛l信號損失更小。而且，由于更高頻率的無線電波波長更短的原因，現有的UHF產品也不需要太長的天線進行發射和接收。

即便如此，越來越復雜的現場無線電環境為我們同時使用多個通道的無線話筒帶來了不少問題。在一個比較復雜的現場擴聲活動中，同時使用幾十套無線話筒對于如今的演出市場已經不是什么太新鮮的事情了。但是，我們或多或少的會在現場遇到一些問題。這些問題，不論出于什么原因，結果都是對我們現場的無線電信號造成干擾，導致用于傳輸音頻信號的無線系統出現聲音斷斷續續，接收機輸出器噪音以及話筒串頻等諸多我們所不希望的結果。

作為專業技術人員，遇到問題我們總是要有相應的解決方案來應對這些情況。在想要有一個好的解決方案之前，我們先搞清楚這些干擾源大概會有哪些：1.大功率的廣播電臺；2.民用無線通訊發射塔；3.對講機以及無線內部通話系統；4.其它與無線話筒工作頻率以及調試方式相近的無線系統及大功率感性用電器；5.現場擴聲無線系統的內部干擾。

如上所述，前面幾類對無線電專業音頻傳輸?shù)母蓴_是大家都會經常碰到而且很容易就能夠理解的。不管是國家設立的廣播電臺也好，還是企業或者個人架設的通訊設備基站也好，抑或是我們現場會頻繁使用的無線內通系統和大屏幕等含有大功率感性電路的用電器，它們所發射出來的大功率的且與我們現有無線系統頻區相沖突的無線信號，極其容易對音頻信號傳輸?shù)姆€(wěn)定性造成威脅。因為在國家法律規定的范圍內，專業音頻信號的無線發射功率被限制到了幾十毫瓦的級別，而前面這幾種干擾源的功率卻達到了幾瓦甚至幾十瓦。它們之間巨大的功率差別就導致了無線音頻信號接收系統無法抵抗太強的干擾源。我們在現場所能做到的，就是合理布置天線和設置合適的增益，盡量避免接收到這些干擾信號，另外從頻率規劃上來講，要讓我們的無線系統的工作頻率盡量遠離這些干擾源的工作區域。

但是，最后一項非常重要的，因為無線系統內部頻率及其它方面規劃與處置不當所造成的信號干擾卻經常被我們忽視，主要體現在：1.不夠科學的無線系統頻率規劃；2.系統內部發射天線與接收天線數量及擺放位置的設計缺陷；3.使用了不合乎要求的射頻信號傳輸線纜；4.射頻信號傳輸路程過長帶來了不可接受的RF噪音等等。

我們這篇文章要討論的主要議題是如何避免由我們自己的無線設備之間的互調失真產生的干擾信號對無線系統的工作穩定性造成威脅。下面，我將簡單途述一些常見的設置場景，并指出哪些錯誤的行為會導致這個問題。

首先要提出的是，只有在無線電環境底噪比較高、而且多只無線電發射設備靠的非常近的時候我們需要注意這個問題。如果你平常只是跟著一個相對固定的獨立樂隊演出，而且只給主唱用了一只無線話筒的話，你基本不用考慮如下所述的問題。

但是，在有些大的音樂節、電臺晚會直播或者在劇院進行話劇或者歌舞劇演出的時候，經常會出現這種情況。一大堆的手持的或者腰包發射器放在一起，并且是打開的狀態。雖然這些無線話筒是由專人管理而且在特定的時間才會發給需要的人。但這仍然不能避免很多時候，有若干個無線發射器是靠的很近的放在一起，而且都是打開的狀態。

多個發射器同時近距離工作的情況

圖2A、2B和2C分別顯示了以不同的方式將六個手持無線麥克風放置的時候，它們之間相互的影響。（所有不可見波的數據是由一款基于PC的RF頻譜分析軟件繪制的，軟件開發者是一位叫Kaltman的工程師)。

在圖2A中，它們被分別放在了6個話筒支架上，支架之間的距離大約1米2左右。在圖2B中，他們被并排放在調音臺推子之上的空白區域（大多數現場演出的人經常這么干）。而在圖2C，紅色曲線顯示的是它們被一起放在調音臺上增加底噪后的結果；綠色則是分別放在架子上的頻譜分布。兩者被放在一起進行對比。

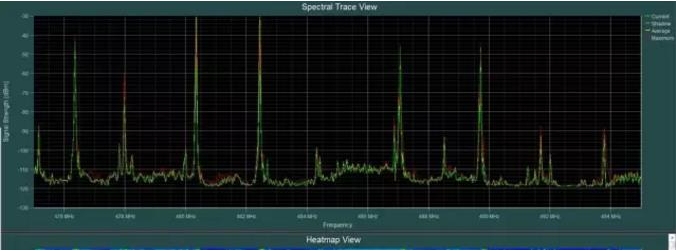

圖2A  6只無線話筒分別被放在各自的話筒架上，之間間隔1.2米左右

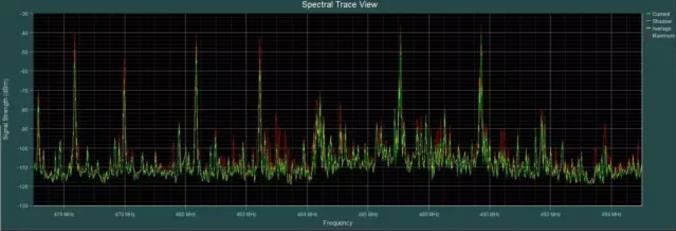

圖2B  6只無線話筒被平鋪在調音臺推子層區域的情況

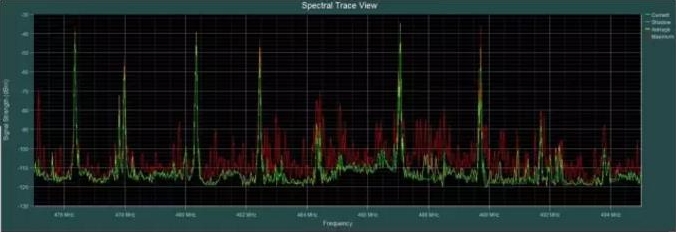

圖2C  兩種情況的對比：綠色曲線為在話筒架上的情況

紅色曲線為被平鋪到調音臺推子層區域產生互調增加了底噪的情況

我們可以清楚地看到，它從一個非常干凈的射頻頻譜變成了一個非常嘈雜的射頻頻譜，然后又變回來。現在我們給大家介紹以下幾種方法來處理這些常見的問題：

1.如果發射器平放在一個桌子（或一個盒子內），則可以讓每個麥克風的天線指向與相鄰麥克風天線相反的方向（一個朝上，一個朝下或者一個朝左，一個朝右）。

2.如果你在演出過程中，經常大量使用無線話筒，那你可以考慮收集一些鋁制的（或其它金屬的）條狀盒子放置發射器,保證每個天線在不同的密閉空間里。

3.對于監聽調音師來講，經常喜歡把給主唱的麥克風和Spare并排放在監聽調音臺的上方。這樣做不是不可以，你可以讓它們要么麥頭相對，要么兩只麥克風是同樣的朝向（一只的天線對著另外一只的防風罩）。

相同的問題也會發生在入耳式監聽系統，因為出于設備安放的必要，我們經常會遇到許多發射器彼此接近的情況。解決這個問題的訣竅是使用天線組合器，它可以很好的抑制互調物的產生。

圖3A顯示了六臺使用鞭狀天線的IEM系統安裝在一起的無線電頻譜圖，圖2B則顯示了使用天線合并器之后的無線電頻譜圖。注意：圖3B中的紅色曲線即為圖2A的綠色曲線，用于和使用天線合并器之后的情況做對比。

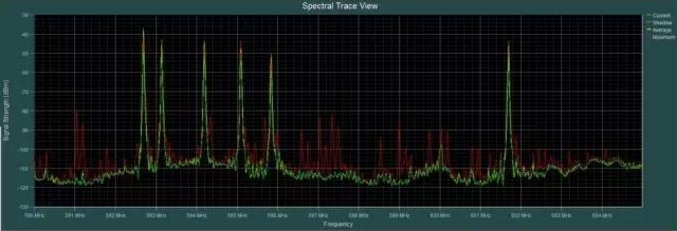

圖3A  一個機柜中安裝了6臺使用自帶鞭狀天線的耳返發射器并全部打開時的無線頻譜圖

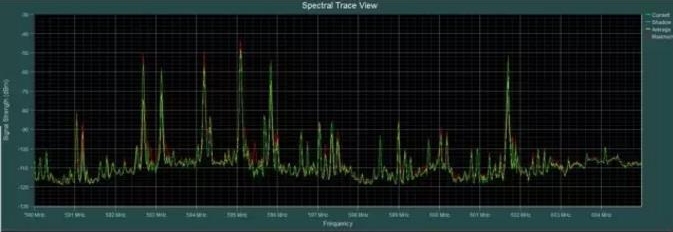

圖3B  使用了天線合并器后的情況

從上圖可以看出，其中有五套IEM的頻點是在一個比較弱小的數字電視頻道的范圍內的，依此圖看是34頻道。之所以你會看到5個頻道是在這6MHz寬的微弱信號峰上，是因為這6個頻點并非是依我做實驗的場所掃描并計算出來的，而是我隨便拿出了一個從演出現場回來的耳返發射器的機柜進行實驗而已。

安置發射和接收天線

我們經常會選用心形指向的天線（發射天線可能會是類似船槳或者魚翅狀，或者螺旋形等等）作為無線耳返的發射天線，以便信號能夠被發射到指向的區域。這種情況下，我們可以嘗試把無線話筒的接收天線放到它的背面。按常理來講，這樣可能會離無線話筒的發射器距離更遠，但是因為不在耳返發射天線的覆蓋區域內，反而會對接收無線話筒所發射的信號起到積極的作用。

關于發射功率

我一次又一次的看到技術人員們喜歡在有功率設定功能的發射器上使用“高功率”發射。實際上對于射頻來講，設置高于我們實際需要的發射功率并不一定會是一件好事。

發射信號強度足夠強即好，就像我們送給音頻系統的信號一旦大于0dBFS不會有好的結果一樣，帶給我們的更多是削波失真甚至燒毀設備。很多人認為更大的發射功率會讓無線電系統工作更加可靠和穩定，但他們都忽略一點，那就是多頻點無線系統中，過大的發射功率會帶來非常嚴重的互相干涉，并降低天線的靈敏度，從而導致斷頻現象的發生。在非常大的空闊場地，只需要一到兩個訊道的無線電傳輸?shù)臅r

候，才適合于用大功率信號進行無線傳輸。

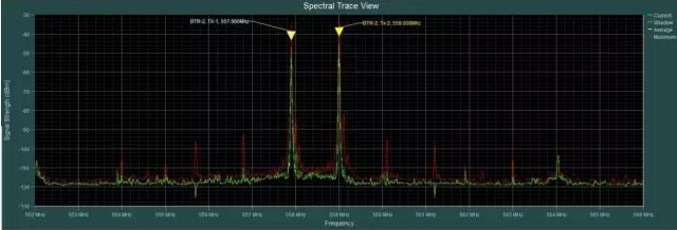

圖4顯示了Telex的BTR-800基站，分別在高功率（紅色）和低功率（綠色）發射狀態下，557.9MHz和559MHz兩個頻點同時發射產生的互調失真的結果。

圖4  高功率狀態下互調失真很厲害，綠色狀態下則要好很多

需要我們注意的是，上圖中你看到的情況還是兩個發射信號被送進天線合并器后再進行發射的情況，天線合并器會抑制一些互調失真的產生。如果你使用了常規的兩個獨立系統各自發射信號的模式，在高功率狀態的時候，你將會看到更加嚴重的互調噪聲的產生！

不要輕易給天線加增益

現場音頻的無線系統中，給天線進行增益主要是為了彌補線纜在對無線電信號傳輸過程中帶來的損耗，其目的并非提高天線的接收靈敏度。想想看，在你對接收到的信號進行增益后，并不代表僅僅有用信號被放大。其它的可能會干擾到我們的數字電視信號，甚至頻率互調的產物也會被更多的接收進來。這樣無疑增加了接收端對于有效信號進行選擇的難度。

為了避免這些問題，筆者建議：一是要使用盡可能高質量的同軸電纜和接插件，二是要電纜長度要盡可能短。為了避免設定過高的天線增益，應該使用電纜損失計算器來確定到底需要多少增益，然后選擇最接近的天線增益設置。

總結：

1. 發射器之間的位置設定或處理不當會產生互調噪聲，這將提高無線電環境的本底噪聲，浪費寶貴的帶寬。

2. 正確的選用和安置發射和接收天線，是無線系統能夠穩定工作的關鍵性因素。

3. 過高的發射功率和過高的接收增益設定對無線電信號的傳輸并非好事，除非特定場地和環境需要你這么做。
