一般需要用電的設備都會設置一些保護措施，我們所了解的功放短路斷開電源就是其中一個。功放除了短路保護之外，還有哪些保護措施呢？以及遇到故障如何維修？

01

軟啟動保護

在大電流吸取量的音響設備，接通電源的瞬間其流過的電流值可以達到其平均電流值的4-10倍時，對電網和設備本身都是一個沖擊，嚴重的時候會損壞設備。此時軟啟動電路能在設備開關的瞬間抑制

電流的涌入量，讓它平穩地達到正常起到保護設備和不引起電網波動的作用。通常用熱敏電阻(NTC)的負溫度特性來實現這個功能。

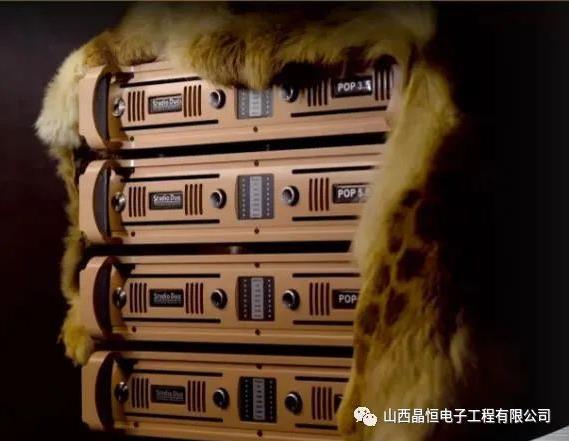

Stvdio Due POP系列：適用現場擴聲系統、固定安裝等

02

直流保護

當功放輸出級發生損壞時或靜態偏置發生偏移時都有可能輸送出直流信號。而對于揚聲器來說，它的工作方式只對交流信號產生阻抗，對于直流信號它不產生任何的阻抗(等于零阻抗)，這時的電流就

為無窮大，因此揚聲器的線圈在直流信號下就等同于一根發熱絲會被迅速燒毀。

因此準確快速的直流保護電路是非常重要的。功放的直流保護啟動值通常設定在 2V，當大于或等于這個值的時候功放會切斷輸出，保護揚聲器。當然，也有功放將會用燒斷內置的直流保險絲的方式

來切斷輸出。

如果一臺功放的直流保護電路是正常的，但是揚聲器的線圈給燒掉了，只有兩個原因：輸入到揚聲器的功率過大，或者功放輸出的信號產生削頂變成方波。

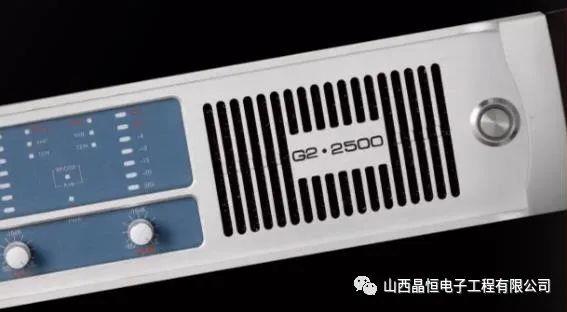

Stvdio Due G2系列：適用現場擴聲系統、固定安裝、流動演出等

03

過流保護

當功放的負載太低但又沒有達到短路狀態，這時候短路保護不會動作，但輸出的電流會非常之大超過功放的安全使用值，這時候過流保護電路就會介入工作，通常的做法是：控制輸入電壓和輸出電

流，讓功放始終工作在在安全范圍內。

04

過熱保護

設計優良的功放在正常使用的情況下，不會出現過熱保護，只有當外部使用環境惡劣或內部發生故障的時候才會動作。整臺功放最熱的地方就是輸出級晶體管的C極(集電極)，因此過熱保護的溫度感應

器一般安裝在離晶體管的C極最近地方或散熱器上最熱的地方。

過熱保護的閥值一般為95℃，也有105℃，晶體管的極端承受溫度是105℃。

05

失真壓限器

音響設備的輸入電平值都有一個規定的范圍，如果超出這個范圍，信號就會產生削頂，嚴重的時候會變成方波。失真限幅器的作用是保證輸入信號的電平始終控制在音響設備允許的線性工作區范圍

內。一般的標準是THD1%時啟動。

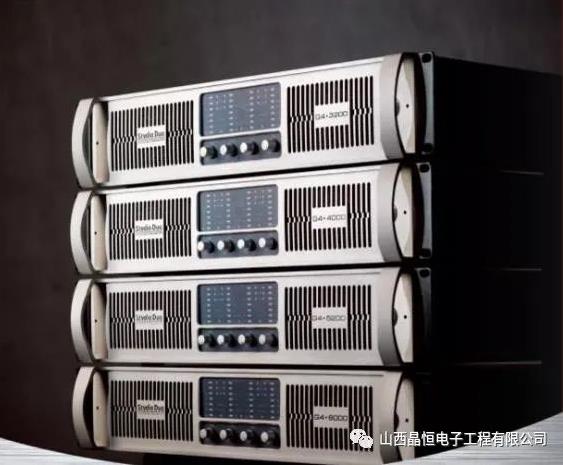

Stvdio Due G4系列：適用現場擴聲系統、固定安裝、流動演出等

1、整機不工作

      整機不工作的故障表現為通電后放大器無任何顯示，各功能鍵均失效，也無任何聲音，像未通電時一樣。

      檢修時首先應檢查電源電路?？捎萌f(wàn)用表測量電源插頭兩端的直流電阻值(電源開關應接通)，正常時應有數百歐姆的電阻值。若測得阻值偏小許多，且電源變壓器嚴重發熱，說明電源變壓器的初

級回路有局部短路處;若測得阻值為無窮大，應檢查保險絲是否熔斷、變壓器初級繞組是否開路、電源線與插頭之間有無斷線。

2、無聲音輸出

      無聲故障表現為操作各功能鍵時，有相應的狀態顯示，但無信號輸出。

      檢修有保護電路的放大器時，應看開機后保護繼電器能否吸合。若繼電器無動作，應測量功放電路中點輸出電壓是否偏移、過流檢測電壓是否正常。若中點輸出電壓偏移或過流檢測電壓異常，說明功率放大電路有故障，應檢查正、負電源是否正常。若正、負電壓不對稱，可將正、負電源的負載電路斷開，以判斷是電源電路本身不正常還是功放電路有故障所致。若正、負電源正常，應檢查功放電路中各放大管有無損壞。

3、音輕

      所謂音輕故障，是指音頻信號在放大傳輸過程中，因某個放大級放大量變化或在某個環節被衰減，使放大器的增益下降或輸出功率變小。

      檢修時，首先應檢查信號源和音箱是否正常，可用替換的辦法來檢查。然后檢查各類轉換開關和控制電位器，看音量能否變大。

      若以上各部分均正常，應判斷出故障是在前級還是在后級電路。對于某一個聲道音輕，可將其前級電路輸出的信號交換輸入到另一聲道的后級電路，若音箱的聲音大小不變，則故障在后級電路;反之，故障在前級電路。

4、噪聲大

      放大器的噪聲有交流聲、爆裂聲、感應噪聲和白噪聲等。

      檢修時，應先判斷噪聲來自于前級還是來自于后級電路?？砂亚啊⒑蠹?jí)的信號連接插頭取下，若噪聲明顯變小，說明故障在前級電路;反之，故障在后級電路。

      交流聲是指聽感低沉、單調而穩定的100Hz交流哼聲，主要是電源部分濾波不良所致，應著重檢查電源整流、濾波和穩壓元件有無損壞。前、后級放大電路電源端的退耦電容虛焊或失效，也會產生一種類似交流聲的低頻振蕩噪聲。

5、失真

      失真故障是某放大級工作點偏移或功放推挽輸出級工作不對稱所致。檢修時，可根據放大器輸出功率與失真的變化情況，來判斷具體的故障部位。

      電子管放大器若失真的同時輸出功率變小(音輕)，應檢查是否推挽功放中某一放大管衰老、工作點不對或輸出變壓器局部短路造成其工作不平衡;若失真的同時輸出功率變大，多是負反饋電路中的

電阻變值、電容失效或陰極自生偏壓的旁路電容短路所致。

6、嘯叫

      嘯叫故障是電路中存在自激所致，又分為低頻嘯叫和高頻嘯叫。

      低頻嘯叫通常是由于電源濾波或退耦不良所致(在嘯叫的同時往往還伴有交流聲)，應檢查電源濾波電容、穩壓器和退耦電容是否開路或失效，使電源內阻增大。功放集成電路性能不良，也會出現

低頻嘯叫故障，此時集成電路的工作溫度會很高。

      高頻嘯叫的頻率較高，通常是放大電路中高頻消振電容失效或前級運放集成電路性能變差所致?？稍诤蠹?jí)放大電路的消振電容或退耦電容兩端并接小電容來檢查。另外，負反饋元件損壞、變值或

脫焊時，也會引起高頻正反饋而出現高頻嘯叫。
